كيفية اختيار الهوائي التلسكوبي المناسب للراديو والمعدات الإلكترونية

يؤدي الهوائي غير المتوافق إلى اختناق حتى أجهزة الراديو الأكثر تقدمًا. إنه بمثابة عنق الزجاجة الحرفي لدقة الإشارة وأداء الجهاز. إذا تجاهلت هذا المكون الحيوي، فسيتأثر نطاق الإرسال ووضوح الصوت على الفور. غالبًا ما يواجه المشترون معضلة محددة جدًا. ربما تقوم باستبدال جزء مكسور من OEM على معدات قديمة. يمكنك ترقية أسطول الاتصالات التجارية. أو ربما تقوم بتوفير مكونات موثوقة لتصنيع الأجهزة الجديدة. بغض النظر عن حالتك، فإن اتخاذ القرار الصحيح يتطلب معايير واضحة. توفر هذه المقالة إطارًا قائمًا على الأدلة لتقييم المتانة الميكانيكية والمطابقة الكهربائية وموثوقية البائع. نحن نتخطى زغب التسويق. وبدلاً من ذلك، فإننا نركز على ما يجعل الهوائي التلسكوبي يتحمل الاستخدام الميداني المكثف مع تقديم أداء التردد اللاسلكي الأمثل. سوف تتعلم كيفية مطابقة الأطوال مع الترددات. سوف تقارن المواد الأساسية وتفهم الميكانيكا الأساسية. وأخيرًا، ستختار البائع المناسب تمامًا لحالة الاستخدام التشغيلي المحددة الخاصة بك.

الوجبات السريعة الرئيسية

• مطابقة الطول مع التردد: الهوائي الأطول لا يعني تلقائيًا استقبالًا أفضل؛ ويجب ضبطه على الطول الموجي المحدد (على سبيل المثال، 1/4 أو 1/2 موجة) من التردد المستهدف.
• المادة تحدد العمر الافتراضي: يوفر النحاس موصلية عالية، ولكن غالبًا ما يكون هوائي الراديو المصنوع من الفولاذ المقاوم للصدأ مطلوبًا للبيئات التي تتطلب قوة شد عالية ومقاومة للتآكل.
• الميكانيكا الأساسية هي الأكثر أهمية: يعد تدهور المفصلة وعدم تطابق مقاومة الموصل من أعلى نقاط الفشل في التطبيقات الميدانية.
• التخصيص قابل للتطوير: بالنسبة للأجهزة الخاصة، غالبًا ما يؤدي الهوائي السوطي المخصص إلى عائد استثمار أفضل على المدى الطويل مقارنةً بتعديل المكونات الجاهزة.

تحديد متطلبات الأجهزة ومعايير النجاح

قبل شراء الأجهزة، يجب عليك أن تحدد بالضبط كيفية عمل أجهزتك في العالم الحقيقي. يبدأ اختيار الهوائي بتحديد حدود تشغيلية صارمة. نقوم بتصنيف هذه الحدود إلى ثلاث مناطق محددة.

1. تحديد حالة الاستخدام الأساسي يجب عليك التمييز بين تطبيقات الاستقبال فقط وأجهزة الإرسال والاستقبال النشطة. تتضمن أجهزة الاستقبال فقط أجهزة راديو FM أو الماسحات الضوئية ذات الراديو المحدد بالبرمجيات (SDR). وتتحمل أجهزة الاستقبال هذه حالات عدم التطابق الطفيفة في الترددات بشكل جيد إلى حد معقول. تقوم أجهزة الإرسال والاستقبال، مثل أجهزة الراديو ثنائية الاتجاه أو أجهزة راديو هام، بنقل الطاقة إلى الخارج. إنها تتطلب تفاوتات صارمة في نسبة الموجة الدائمة للجهد (VSWR). يؤدي ضعف VSWR إلى انعكاس الإشارة. تنتقل الطاقة المنعكسة مرة أخرى إلى الراديو الخاص بك وتؤدي إلى إتلاف دائرة الإرسال الداخلية. أنت بحاجة إلى رنين دقيق لأجهزة الإرسال والاستقبال.
2. تحديد القيود الميكانيكية يجب عليك تحقيق التوازن بين قابلية النقل والكسب الأمثل للإشارة. حدد الطول المنهار اللازم أولاً. يحتاج الراديو صغير الحجم إلى هوائي قصير بما يكفي لوضعه داخل الجيب أو حقيبة الحمل بأمان. بعد ذلك، حدد الطول الممتد المطلوب. يجب أن يصل هوائيك الممتد بالكامل فعليًا إلى الجزء الرياضي الصحيح من الطول الموجي للتردد المستهدف. إن العثور على حل وسط بين ملف التعريف المطوي الضيق والوصول الممتد المناسب يحدد عدد الأقسام الخاصة بك.
3. تقييم بيئة التشغيل تحديد المكان الذي تعيش فيه معداتك فعليًا. يسمح الاستخدام الثابت الداخلي باستخدام مواد أخف وزنًا وأقل تكلفة. تسبب الظروف الديناميكية الخارجية ضغطًا شديدًا. سيواجه الهوائي الخاص بك أحمال الرياح والرطوبة والتغيرات الشديدة في درجات الحرارة والتعديلات المادية المتكررة. تتطلب بيئات الخدمة الشاقة جدرانًا هيكلية أقوى وطلاءات معدنية متخصصة.

فئات المواد والنهج الهيكلية

تحدد المادة الأساسية كلاً من التوصيل الكهربائي والقدرة على البقاء الميكانيكي. يستخدم المصنعون في المقام الأول معدنين لهذه المكونات. يؤدي اختيار المعدن المناسب إلى منع الانقطاع المبكر وتدهور الإشارة.

مخطط مقارنة المواد

نحاس قياسي مع طلاء الكروم/النيكل

يظل النحاس هو الخيار التقليدي لمعظم الأجهزة الإلكترونية الاستهلاكية. إنه يوفر توصيلًا كهربائيًا ممتازًا. يصفي المصنعون الجزء الخارجي من النحاس باستخدام الكروم أو النيكل. يوفر هذا الطلاء مقاومة الأكسدة الأساسية ولمسة نهائية مصقولة. النحاس فعال للغاية من حيث التكلفة للإنتاج الضخم.

ومع ذلك، يقدم النحاس مخاطر محددة. وهو معدن ناعم نسبيا. تحت الضغط الميكانيكي المفاجئ، تنحني الأنابيب النحاسية القياسية أو تنكسر بالكامل. إذا قمت بإسقاط جهاز راديو محمول، فإن الهوائي النحاسي الممتد بالكامل عادة ما يعاني من تشوه دائم. نوصي باستخدام النحاس حصريًا للأجهزة الداخلية أو البيئات الخاضعة للرقابة.

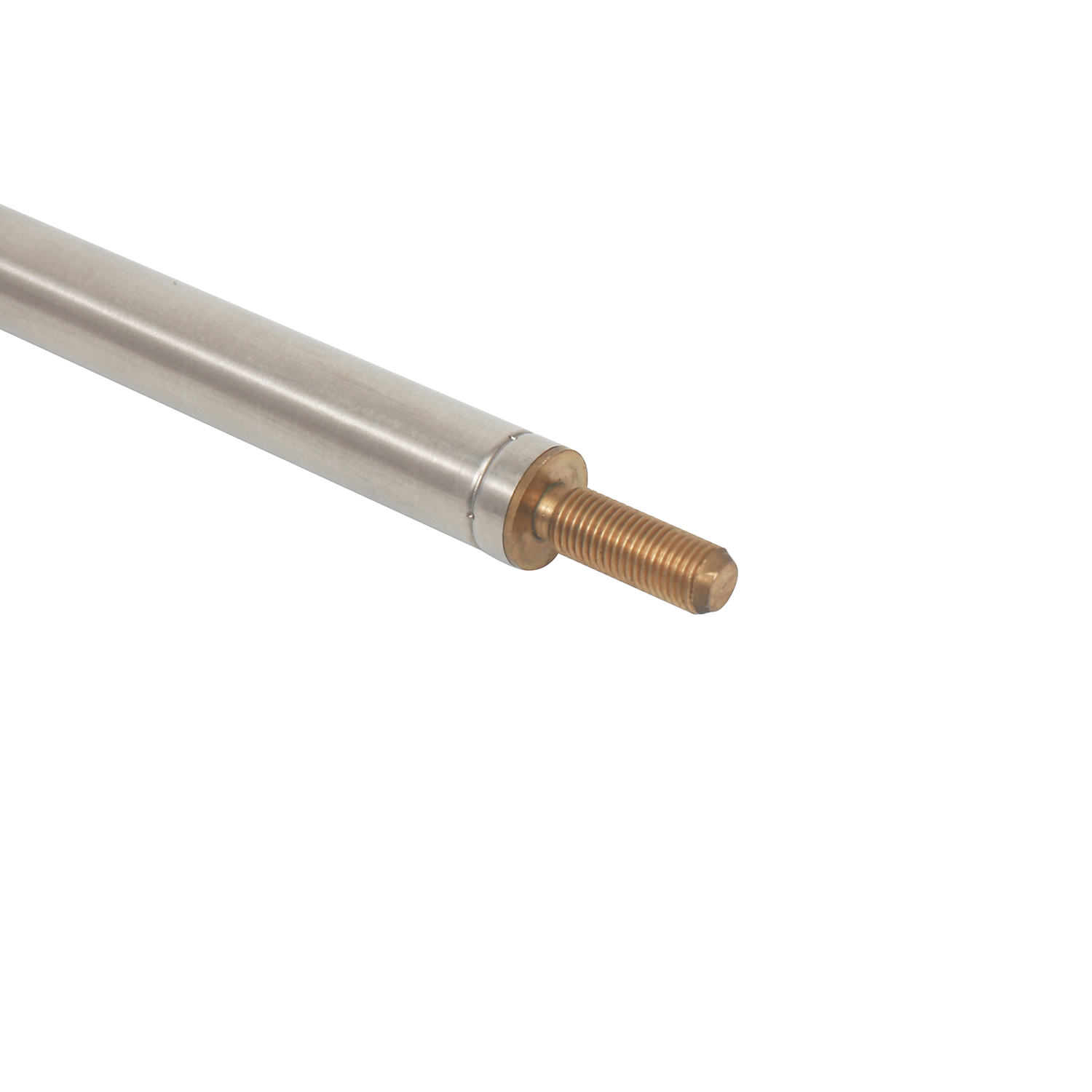

هوائي الراديو من الفولاذ المقاوم للصدأ

عندما تصبح الظروف الميدانية قاسية، يتحول المحترفون إلى الفولاذ المقاوم للصدأ. يوفر المصنوع من الفولاذ المقاوم للصدأ هوائي الراديو متانة فائقة. إنه يتميز بقوة شد لا تصدق ويقاوم الانكسار تحت أحمال الرياح العالية. كما يوفر الفولاذ المقاوم للصدأ مقاومة طبيعية استثنائية للصدأ والأكسدة. وهذا يجعلها مثالية للتطبيقات البحرية أو أساطيل المرافق الخارجية.

الفولاذ المقاوم للصدأ يحمل عيوبًا بسيطة. يزن أكثر قليلاً من النحاس القياسي. علاوة على ذلك، فهو يتطلب تصنيعًا عالي الجودة في المفاصل التلسكوبية. يخلق الفولاذ المقاوم للصدأ المصنوع بشكل سيء احتكاكًا قويًا وشجاعًا عند تمديد المقاطع. تأكد دائمًا من أن الشركة المصنعة تستخدم تقنيات رسم دقيقة لأنابيبها الفولاذية.

الحل المخصص لهوائي السوط

كثيرًا ما تفشل المكونات الجاهزة في تلبية المتطلبات المتخصصة. في هذه الحالات، يجب عليك تحديد التصنيع المخصص. هوائي سوطي مخصص يحل التحديات الهندسية الفريدة. غالبًا ما تتطلب الشركات المصنعة للمعدات الأصلية نطاقات تردد غير قياسية. قد يحتاجون إلى عدد محدد من الأقسام التلسكوبية لتناسب تصميم الهيكل الخاص. تتيح لك الحلول المخصصة أيضًا تصميم قواعد التركيب الخاصة. وهذا يمنع عمليات الاستبدال غير المصرح بها من قبل جهات خارجية في الأنظمة البيئية للأجهزة المغلقة.

أبعاد التقييم الأساسية للهوائيات التلسكوبية

يجب عليك تقييم كل هوائي تلسكوبي عبر بعدين مختلفين. المواصفات الكهربائية تملي جودة الإشارة. تحدد المواصفات الميكانيكية مدة بقاء المنتج في يد المستخدم.

المواصفات الكهربائية

نطاق التردد والرنين
يلتقط الهوائي موجات الراديو بكفاءة فقط عندما يتطابق طوله الفعلي مع الطول الموجي المستهدف. يجب عليك التحقق من أن الطول الممتد يتوافق رياضيًا مع نطاق التردد المطلوب. تتطلب نطاقات VHF وUHF وHF أطوالًا ممتدة مختلفة تمامًا. يمتد هوائي VHF القياسي ربع الموجة إلى أبعد بكثير من مكافئ UHF ربع الموجة. لا تخمن هذه الأبعاد. استخدم صيغ الطول الموجي القياسية لتأكيد الرنين.

مطابقة المعاوقة
يجب أن يتطابق الهوائي الخاص بك كهربائيًا مع الدوائر الداخلية لجهاز الراديو الخاص بك. معظم أنظمة الاتصالات التجارية موحدة على مقاومة 50 أوم. غالبًا ما تستخدم أجهزة استقبال البث الاستهلاكي مقاومة تبلغ 75 أوم. إذا قمت بتوصيل هوائي 75 أوم بجهاز إرسال 50 أوم، فإنك تخلق عدم تطابق في المعاوقة. يؤدي عدم التطابق هذا إلى انعكاس فوري للإشارة ويقلل بشكل كبير من قوة الإرسال لديك.

المواصفات الميكانيكية والتركيب

أنواع الموصلات
قم بتوحيد نقاط الاتصال الخاصة بك كلما أمكن ذلك. تتضمن الموصلات الشائعة SMA، أو BNC، أو F-Type، أو حوامل لولبية بسيطة. قم بتقييم هيكل جهازك بعناية. قم بتقييم ما إذا كنت ستحتاج إلى محولات خارجية. تقدم المحولات فقدان الإدراج غير المرغوب فيه. كل وصلة موصل تضعف إشارة التردد اللاسلكي قليلاً. اختر هوائيًا يتميز بقاعدة موصل أصلية تتوافق مع جهازك تمامًا.

المفصلية الأساسية
يمتص المفصل الدوار أو المفصلي معظم الإساءات اليومية. تقييم هذه النقطة المفصلية بدقة. ابحث عن البراغي القابلة لضبط الشد. تتيح البراغي القابلة للتعديل للمستخدمين تشديد المفصلة لأنها ترتخي بشكل طبيعي بمرور الوقت. وعلى العكس من ذلك، تجنب المفصلات الرخيصة ذات الاحتكاك الثابت. تعتمد المفصلات الثابتة فقط على ضيق التصنيع الأولي. إنها تتآكل حتماً، مما يترك الهوائي يتخبط إلى الأسفل تحت ثقله.

تسامح القسم
قم بتقييم مدى الاحتكاك بين الأنابيب التلسكوبية الفردية. ينتج التصنيع عالي الجودة مقاومة سلسة ومتسقة أثناء التمديد. المقاطع الفضفاضة كارثية. يقطع المفصل السائب الاتصال الكهربائي المستمر. يؤدي هذا إلى حدوث ضوضاء كهربائية شديدة وانقطاع الإشارة الساكنة والمفاجئة أثناء الحركة.

حقائق التنفيذ والمخاطر المشتركة

حتى الأجهزة المحددة تمامًا تفشل إذا تعامل معها المستخدمون بشكل غير صحيح أو قاموا بتثبيتها بشكل سيء. إن توقع مخاطر التنفيذ هذه يوفر عليك فترات توقف المعدات المكلفة.

مصيدة فشل المفصلة
نقطة الفشل الأكثر شيوعًا هي المفصلة الأساسية. يقوم المستخدمون باستمرار بتوسيع هذه الأجهزة وإمالتها وطيها يوميًا. تؤدي الحركة المستمرة إلى تدهور التلامس المعدني داخل المفصلة. يجب عليك معالجة تقنيات التعامل المناسبة. من الأخطاء الشائعة سحب الهوائي للخارج عن طريق سحب أنحف الطرف العلوي. يؤدي هذا إلى اعوجاج الأنابيب العلوية الحساسة. بدلاً من ذلك، اطلب من المستخدمين السحب من الجزء الأساسي الأكثر سمكًا. الدفع والسحب من القسم السفلي يحمي الأجزاء العلوية الهشة.

التحديث التحديثي للمعدات القديمة
يؤدي تحديث الأجهزة الإلكترونية القديمة إلى ظهور مشكلات فريدة من نوعها. تستخدم أجهزة الراديو الأقدم موصلات مملوكة قديمة. من المحتمل أن تواجه مشكلات في التخليص المادي. قد تكون قواعد الاستبدال الحديثة واسعة جدًا بحيث لا يمكن وضعها داخل فتحات الهيكل القديمة. قم بتفصيل هذه التحديات قبل الشراء. غالبًا ما تواجه تكديس المحول. يبدو الجمع بين محولات متعددة لتحويل خيط ملكية قديم إلى موصل SMA حديث أمرًا أخرق. والأهم من ذلك، أن تكديس المحول يعمل كرافعة ضعيفة، وينكسر بسهولة إذا اصطدم.

مقايضات الأداء
كن شفافًا تمامًا فيما يتعلق بقيود الأداء. يقدم المجزأ للغاية الهوائي التلسكوبي مقاومة كهربائية طفيفة عند كل مفصل ميكانيكي. قارن هذا بسلك صلب أو سوط ثابت من الألياف الزجاجية. قطعة صلبة من المعدن توفر التوصيل دون انقطاع. تضحي التصميمات التلسكوبية بنسبة صغيرة من نقاء الإشارة المطلق مقابل سهولة الحمل القصوى. من أجل مطاردة الإشارة فائقة الهامشية، يتفوق السوط الصلب على التصميم التلسكوبي. ومع ذلك، بالنسبة للاستخدام المحمول اليومي، فإن الراحة تفوق بسهولة خسارة الإدخال الهامشية.

القائمة المختصرة للموردين ومنطق المشتريات

إن اختيار شريك تصنيع موثوق به يحمي الجداول الزمنية للإنتاج لديك. لا تشتري بشكل أعمى بناءً على صور الكتالوج. قم بتطبيق عملية تدقيق صارمة على القائمة المختصرة للموردين لديك.

يقدم الموردون المحترفون رفض الموردين الذين فشلوا في تقديم مخططات VSWR واضحة. أنت بحاجة إلى أبعاد القسم الدقيقة، وليس فقط 'الطول الإجمالي'. واطلب تفاصيل شاملة لتركيب المواد. إذا لم يتمكن المورد من تأكيد الدرجة الدقيقة لأنابيب
في مجال شفافية ورقة البيانات وثائق فنية شاملة. هوائي الراديو المصنوعة من الفولاذ المقاوم للصدأ ، فقم بإزالتها من قائمتك على الفور.

النماذج الأولية والحد الأدنى لكميات الطلب (MOQs)
يواجه المشترون B2B قيودًا صارمة على الشراء. إذا كنت تحصل على هوائي سوطي مخصص مصمم حديثًا ، فلا تلتزم أبدًا بالتصنيع الضخم لموكات بشكل أعمى. قم بتقييم رغبة المورد في تقديم نماذج أولية منخفضة الحجم أولاً. يجب عليك اختبار النموذج الأولي المادي في غلاف جهازك الفعلي. يمنع الاختبار طلب عشرة آلاف وحدة تحتوي على خيط أساسي بعرض ملليمتر واحد فقط.

الضمان ومعدلات العيوب
تواجه المكونات الميكانيكية ذات الإنتاج الضخم أعطالًا عرضية. ضع في الاعتبار سياسة الاستبدال الرسمية للمورد فيما يتعلق بالعيوب الميكانيكية. اطرح أسئلة محددة. هل سيحلون محل الدفعات التي تظهر مفاصل احتكاك فضفاضة؟ كيف يتعاملون مع الطلاء الخارجي الذي يتساقط بعد شهر من الاستخدام؟ يضمن البائع الجدير بالثقة التسامح المشترك والالتزام بالطلاء كتابيًا.

خاتمة

يعتمد اختيار المعدات الصحيحة على مصفوفة قرار متوازنة. يجب عليك الموازنة بين متطلبات التردد الصارمة إلى جانب الحقائق المادية لبيئة التشغيل الخاصة بك. تتطلب البيئة الخارجية القاسية مواد مختلفة تمامًا عن المختبر الداخلي الثابت.

ننصح المشترين بإعطاء الأولوية لتوافق الموصل ومتانة المفصلة الأساسية. لا تستحوذ على المقاييس السطحية مثل الحد الأقصى المطلق للطول الممتد إذا كانت المفصلة الأساسية لا تستطيع دعم الوزن. يتفوق الهوائي الأقصر المثبت بقوة على الهوائي الطويل المرن في كل مرة.

اتخذ إجراءً اليوم. قم بمراجعة مواصفات المعدات الحالية الخاصة بك مقابل المعايير الموضحة أعلاه. تحقق من نطاقات التردد الخاصة بك، وقم بتقييم تآكل الموصل الحالي لديك، وحدد الضغوطات البيئية لديك. استخدم هذه البيانات لتحديد عملية الشراء التالية بثقة.

التعليمات

س: هل يؤدي تمديد الهوائي التلسكوبي بالكامل إلى تحسين الإشارة دائمًا؟

ج: لا، يجب أن يمتد إلى الجزء المحدد من الطول الموجي المطابق للتردد الذي يتم مراقبته. يمكن أن يؤدي الإفراط في التمدد إلى ما بعد نقطة الرنين إلى فصل الهوائي، مما يؤدي إلى انخفاض كبير في استقبال الإشارة وكفاءة الإرسال.

س: هل يمكنني استبدال الهوائي الثابت بهوائي تلسكوبي؟

ج: نعم، بشرط أن يكون الموصل الأساسي (على سبيل المثال، SMA أو BNC) متطابقًا تمامًا. علاوة على ذلك، يجب أن يغطي البديل التلسكوبي الخاص بك نطاق التردد المطابق للسوط الثابت الأصلي للحفاظ على مستويات مقاومة آمنة.

س: لماذا يُصدر الهوائي التلسكوبي الكهرباء الساكنة عندما ألمسه؟

ج: يحدث هذا بسبب الاقتران بالسعة. يعمل جسمك البشري كأرضية أو هوائي ثانوي، مما يغير الضبط مؤقتًا. بالإضافة إلى ذلك، يمكن أن تسبب المفاصل التلسكوبية البالية انحناءًا دقيقًا. يؤدي التلاعب الجسدي إلى كسر الدائرة وإعادة توصيلها بسرعة، مما يؤدي إلى توليد كهرباء ساكنة مسموعة.
