غالبًا ما يفرض تطوير الأجهزة حلاً وسطًا متوترًا بين السرعة والأداء. من المؤكد أن المكونات الجاهزة تعمل على تسريع عملية إنشاء النماذج الأولية. ومع ذلك، فإنهم كثيرًا ما يقدمون تنازلات مهمة في الترددات اللاسلكية أثناء التكامل النهائي للجهاز. يجب عليك دائمًا الموازنة بين متطلبات التردد المتغير والقيود المكانية الصارمة. هذا هو المكان الذي يصبح فيه الهوائي التلسكوبي المخصص ذا قيمة لا تصدق بالنسبة للإلكترونيات الحديثة المصنعة للمعدات الأصلية. تتطلب أجهزة الراديو المحمولة وأجهزة إنترنت الأشياء ومعدات الاختبار المتخصصة دقة مطلقة. نادرًا ما تقدم الأجزاء القياسية نتائج متسقة داخل حاويات فريدة ومعبأة بإحكام.
لقد صممنا هذه المقالة لتزويد مديري منتجات OEM ومهندسي الترددات اللاسلكية بإطار عمل عملي قائم على الأدلة. سوف تتعلم بالضبط متى ولماذا يقلل النهج المخصص من مخاطر الامتثال ويقلل من معدلات الفشل الميداني. من خلال فهم المتغيرات الميكانيكية والكهرومغناطيسية الأساسية، يمكنك اتخاذ خيارات تصميم أكثر ذكاءً في وقت مبكر من دورة حياة المنتج. تمنع إستراتيجية التردد اللاسلكي (RF) جيدة التخطيط عمليات إعادة التصميم المكلفة وتضمن اتصال منتجك النهائي بشكل موثوق في العالم الحقيقي.
تقع العديد من الفرق الهندسية في مغالطة "جيد بما فيه الكفاية" خلال المراحل الأولى من تطوير المنتج. تخضع الهوائيات القياسية للاختبار في ظروف معملية مثالية. عادة ما يقوم مصنعو المكونات بقياسها في مساحة حرة أو تركيبها على طائرات أرضية ضخمة ومثالية. هذه البيئات الخالية من العيوب لا تتطابق أبدًا مع العلبة الفعلية لجهاز OEM الخاص بك. عندما تقوم بإسقاط جزء عام في غلاف بلاستيكي أو معدني محكم، يتغير أداءه الكهرومغناطيسي بشكل كبير.
إن القرب من المكونات الداخلية الأخرى يدمر بشكل فعال أنماط الإشعاع المثالية. تعمل البطاريات وشاشات الكريستال السائل (LCD) والأغلفة المعدنية الكثيفة كعناصر طفيلية. إنهم يسحبون تردد الرنين بعيدًا عن نطاق الاتصال المستهدف. تؤدي عملية التفجير هذه إلى تدهور قوة الإشارة بشكل عام. قد يُظهر المكون القياسي مكاسب ممتازة في ورقة البيانات المنشورة. داخل منتجك المادي، غالبًا ما يواجه صعوبة في الحفاظ على اتصال مستقر.
غالبًا ما يؤدي اختيار التصميمات القياسية إلى إنشاء مصائد مالية مخفية في وقت لاحق من دورة التطوير. يمثل الفشل في اختبار الامتثال المسبق خطرًا كبيرًا. عندما تفشل الأجهزة في اختبار الانبعاثات التنظيمية، تواجه الفرق الهندسية أسابيع من العمل المحموم لإعادة التصميم. تؤدي عمليات سحب المنتج بسبب النطاق الميداني الضعيف أيضًا إلى تدمير سمعة العلامة التجارية وثقة المستهلك. تعمل التكلفة الهندسية الأولية غير المتكررة (NRE) الأعلى قليلاً للتصميم المخصص بمثابة بوليصة تأمين قوية. إنه يحمي مشروعك من حالات الفشل والتأخير الكارثية هذه في المراحل المتأخرة.
| مكون التصميم المتغير | الجاهز المكون | الهندسي المخصص |
|---|---|---|
| توفر الطائرة الأرضية | يطابق مواصفات ورقة البيانات القياسية بشكل مثالي | شكل مقيد للغاية أو غير متماثل أو غير قياسي |
| مادة الضميمة | بلاستيك قياسي مع خلوص داخلي واسع | أغلفة معدنية، ودهانات معدنية، وقرب المكونات بشكل محكم |
| التردد المستهدف | نطاق تجاري قياسي واحد (على سبيل المثال، 2.4 جيجا هرتز) | متعددة النطاقات أو ترددات ضيقة محددة للغاية |
| الموافقات الميكانيكية | مساحة خارجية واسعة للتركيب | متطلبات صارمة للتراجع الداخلي وعامل الشكل |
تتطلب هندسة الترددات الراديوية مطابقة دقيقة للمقاومة لزيادة نقل الطاقة إلى الحد الأقصى. يجب عليك ضبط النظام لتحقيق نسبة موجة ثابتة للجهد منخفضة بشكل ملحوظ (VSWR). تفترض النماذج القياسية بيئة نظام مثالية بمقاومة 50 أوم. نادرًا ما توفر لوحة الدوائر المطبوعة الفريدة (PCB) وحجم المستوى الأرضي هذه المطابقة المثالية محليًا. يقوم الضبط المخصص بضبط مقاومة نقطة التغذية خصيصًا للتخطيط الفعلي لديك. تعمل هذه الدقة على تقليل الطاقة المنعكسة، وتحمي مكبر صوت جهاز الإرسال، وتطيل عمر البطارية.
لا يمكنك الاعتماد على أطوال المقاطع العامة لتطبيقات الاتصالات المتخصصة. تسمح الأطوال المخصصة لمهندسي الترددات اللاسلكية باستهداف نطاقات تردد ضيقة ومحددة للغاية. تتطلب بعض الأجهزة الصناعية أداءً موثوقًا متعدد النطاقات دون التعرض للمناطق الميتة. تصبح ملفات التحميل الأساسية عناصر تصميم أساسية هنا. إنها تعمل على إطالة العنصر كهربائيًا مع الحفاظ على المظهر الجسدي قصيرًا بشكل مدهش. تحدد الهندسة المخصصة قيم الحث الدقيقة اللازمة لمتطلبات عرض النطاق الترددي المحددة الخاصة بك.

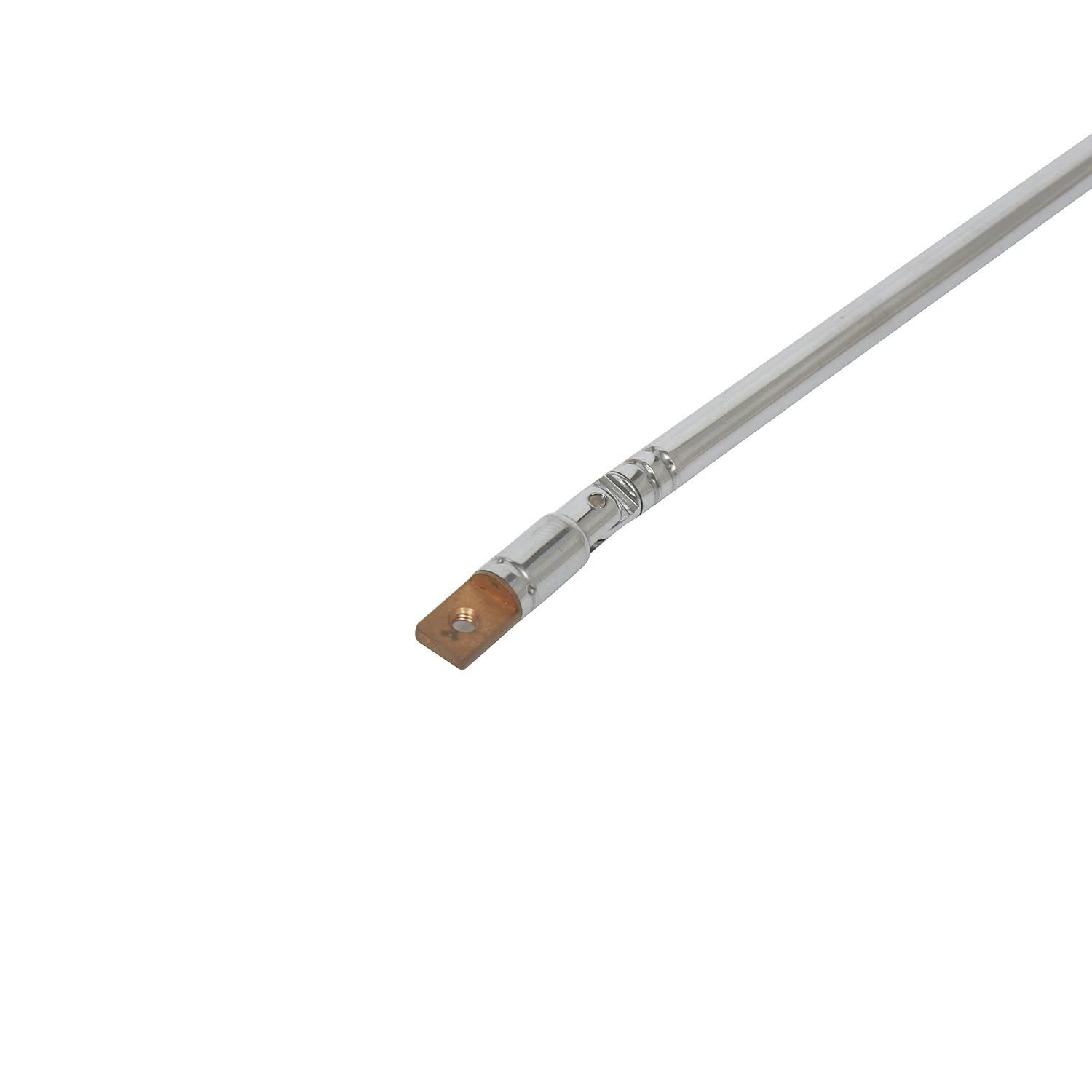

يعمل الهوائي كجهاز ميكانيكي بقدر ما يعمل كجهاز كهربائي. يحدد سمك الأنبوب المعدني الصلابة الهيكلية للمجموعة بأكملها. يتحكم احتكاك المفاصل في مدى سلاسة امتداد المقاطع وبقائها في مكانها بشكل آمن. يحدد اختيار المواد دورة الحياة التشغيلية لهذه الأجزاء المتحركة. يوفر استخدام عمود الهوائي المصنوع من الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل في البيئات الخارجية القاسية. الفولاذ المقاوم للصدأ يمنع بشكل فعال أكسدة المفاصل. تؤدي الأكسدة إلى تدهور توصيلية التردد اللاسلكي بشكل كبير على مدى آلاف الاستخدامات. غالبًا ما تفشل بدائل النحاس أو النحاس في هذه الاختبارات البيئية الصارمة بسرعة.
يتقلص حجم الأجهزة المصنعة للمعدات الأصلية كل عام. يتم التنافس بشدة على القيود المكانية الداخلية من خلال وحدات الأجهزة المتنافسة. يضمن التصميم المخصص للأجزاء المتداخلة للهوائي التلسكوبي القابل للطي التكامل المادي المثالي. يتم سحبه بالكامل إلى أغلفة الأجهزة المقيدة دون التأثير على الوحدات الأخرى. يضمن التحكم الدقيق في الطول أن الطرف المعدني لن يؤدي إلى قصر المكونات الداخلية الحساسة عن طريق الخطأ عند دفعه إلى الأسفل تمامًا. ويظل من المستحيل ضمان هذا المستوى الحاسم من السلامة الميكانيكية باستخدام الأجزاء العامة غير المحسنة.
كل جسم مادي يتم وضعه بالقرب من العنصر المشع الخاص بك يخلق سعة طفيلية. يغير تأثير الضميمة هذا بشكل أساسي كيفية انتشار المجال الكهرومغناطيسي عبر الفضاء. غالبًا ما تؤدي الموصلات القياسية إلى فقدان الإشارة غير المرغوب فيها عند نقطة الاتصال بالضبط. تعمل حوامل القاعدة المخصصة المصممة خصيصًا للغلاف الخاص بك على تخفيف هذه الخسارة بشكل مباشر. يمكنك تحديد موصلات SMA أو BNC أو موصلات pogo-pin مخصصة أثناء مرحلة التصميم. تحافظ هذه الوصلات المصممة خصيصًا على استمرارية المعاوقة الصارمة من تتبع PCB حتى المعدن المشع.
تفرض الهيئات التنظيمية العالمية حدودًا صارمة على الانبعاثات الكهرومغناطيسية والحصانة. تظل الشهادات من لجنة الاتصالات الفيدرالية (FCC)، وCE، وIC إلزامية للدخول القانوني إلى السوق. يقوم المصنعون المخصصون بتصميم استباقي مع وضع هذه الحدود التنظيمية الصارمة في الاعتبار منذ اليوم الأول. إنها تمنع الانبعاثات الزائفة هيكليًا من خلال هندسة دقيقة. فهي تعمل على تحسين نمط الإشعاع لتركيز الطاقة عند الحاجة بالضبط، بدلاً من تسريبها إلى نطاقات مقيدة مجاورة. تعمل هذه المنهجية الاستباقية على تبسيط عملية إصدار الشهادات المختبرية النهائية بشكل كبير.
تمثل الاختبارات المعملية الأساسية بيئة سلبية بحتة. سيناريوهات الاستخدام في العالم الحقيقي نشطة للغاية ولا يمكن التنبؤ بها. تفاعل المستخدم يغير بشكل أساسي فيزياء الجهاز. تعمل التأثيرات اليدوية على أجهزة الراديو المحمولة أو معدات الاختبار المحمولة على ضبط تردد الرنين بشدة. تعمل الأنسجة البشرية كمواد عازلة تمتص طاقة الترددات اللاسلكية. تعمل نمذجة نمط الإشعاع المخصص على تخفيف تأثير التفجير الشديد هذا بشكل فعال. يحاكي المهندسون كيفية تصرف الجهاز عند الإمساك به فعليًا. يقومون بعد ذلك بتغيير الضبط الأساسي بحيث يتوافق أداء التردد اللاسلكي الأقصى مع الحالة النشطة في متناول اليد بدلاً من حالة سطح المكتب السلبية.
يتطلب الانتقال من المفهوم التقريبي إلى المكون المنتج بكميات كبيرة سير عمل منضبطًا للغاية. تساعد معرفة هذه الخطوات المتسلسلة فرق تصنيع المعدات الأصلية على مواءمة الجداول الزمنية لمشروعهم الداخلي بدقة. يزيل النهج المنظم التخمين ويمنع أخطاء الأدوات باهظة الثمن.
لا يمتلك جميع موردي المكونات قدرات هندسية حقيقية للترددات اللاسلكية. كثير من الناس ببساطة ينحني ويقطعون المعدن. يجب عليك إجراء تقييم صارم للشركاء المحتملين لضمان نجاح المنتج. استخدم المعايير التالية لفصل مصنعي المعادن البسيطة عن الشركاء الهندسيين ذوي الكفاءة العالية.
الهوائي المخصص هو أكثر بكثير من مجرد قضيب معدني متداخل بسيط. إنه يعمل كمكون تردد راديوي حساس للغاية وهو أمر بالغ الأهمية لنجاح منتجك بشكل عام في السوق. إن التعامل معها كفكرة لاحقة يكاد يؤدي إلى حدوث صداع كبير في التكامل. ننصح بشدة فرق هندسة الأجهزة بإشراك الشركات المصنعة المتخصصة خلال مرحلة تخطيط ثنائي الفينيل متعدد الكلور الأولية. لا تنتظر حتى يتم قفل الهيكل الميكانيكي بشكل دائم ويتم الانتهاء من أدوات قولبة الحقن. يؤدي التعاون المبكر إلى حل حالات عدم التطابق الشديدة في المعاوقة قبل أن تتحول إلى مراجعات الأجهزة باهظة الثمن.
يمكنك تحقيق نطاق أفضل وعمر بطارية ومتانة أفضل بكثير من خلال الابتعاد عن أجزاء الكتالوج العامة. قم بتأمين ميزتك التنافسية من خلال إعطاء الأولوية لهندسة الترددات اللاسلكية الدقيقة على حساب الراحة المتوقعة على المدى القصير. اتصل بنا اليوم لمناقشة احتياجاتك من الهوائي التلسكوبي بدقة . اطلب تقييمًا شاملاً للقدرات المخصصة لترى بالضبط كيف يمكن للمكونات المخصصة الارتقاء بإصدار منتجك الرئيسي التالي.
ج: تتراوح الجداول الزمنية القياسية عادة من ثلاثة إلى ستة أسابيع. ويعتمد هذا بشكل كبير على التعقيد الميكانيكي وعمليات محاكاة التردد اللاسلكي المطلوبة. تعديلات الطول البسيطة تستغرق وقتًا أقل. إن التصميمات المعقدة التي تتطلب ملفات تحميل أساسية جديدة أو موصلات متخصصة أو اختبار مكثف لغرفة كاتمة للصدى ستدفع الجدول الزمني نحو علامة الستة أسابيع.
ج: على الرغم من وجود موكز لتغطية تكاليف الإعداد والأدوات الأولية، إلا أنها نادرًا ما تكون مقيدة لمشاريع تصنيع المعدات الأصلية الجادة. عادةً ما يقوم المصنعون بتشغيل دفعات تجريبية أصغر للاختبار التجريبي. تسمح لك عمليات التشغيل التجريبية هذه بالتحقق من صحة الأداء الميداني في العالم الحقيقي قبل الالتزام بكميات الإنتاج الضخم على نطاق واسع.
ج: نعم، ولكن القيود المادية تنطبق دائمًا. يستخدم المهندسون ملفات تحميل أساسية متخصصة أو يصممون أطوال تمديد محددة يمكن تعديلها من قبل المستخدم لاستهداف نطاقات مميزة. يتطلب الأداء الحقيقي متعدد النطاقات مطابقة دقيقة للمقاومة لضمان عدم وجود مناطق ميتة بين ترددات التشغيل الأساسية.
ج: تُظهر أوراق البيانات الأداء الذي تم اختباره في بيئات الفضاء الحر المثالية أو على طائرات أرضية ضخمة. يقدم جهازك الفعلي أحجامًا فريدة للمستوى الأرضي وأغطية بلاستيكية ومكونات معدنية داخلية. هذه العناصر القريبة تخلق سعة طفيلية. إنهم يقومون بتفكيك تردد الرنين بشدة ويغيرون نمط الإشعاع الأمثل.
